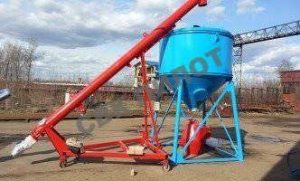

Трубчатый шнек используют для подъема зернистых и порошкообразных материалов на высоту до 15 м. Максимальный угол наклона таких шнеков составляет 45° при максимальной длине 20 м.
Устройство и принцип работы шнекового конвейера

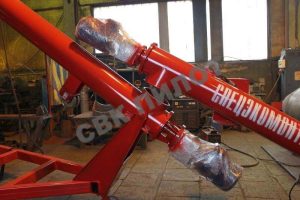

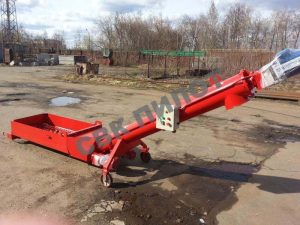

Трубчатый шнековый конвейер состоит из пустотелого цилиндра (наружной трубы), винта, подшипниковых узлов, привода (мотор-редуктора), загрузочного и разгрузочного патрубков, смотрового ревизионного люка.
1 – привод; 2 – загрузочный патрубок; 3 – подающий винт (шнек); 4 – разгрузочный патрубок
Привод шнека может быть выполнен по толкающей или по тянущей схеме. При толкающей схеме привод располагается со стороны загрузочного патрубка. Таким образом, винт движется от привода.
При тянущей схеме привод расположен со стороны разгрузочного патрубка, и винт движется к приводу.
Производительность винтового конвейера зависит не от места установки привода, а от диаметра, шага винта, частоты вращения винта и угла наклона шнека к горизонту. На наклонных винтовых питателях с движением груза вверх производительность уменьшается с возрастанием угла наклона, особенно при наличии промежуточных опор.
Частоту вращения винта шнека выбирают в зависимости от рода перемещаемого груза и диаметра винта. Частота вращения уменьшается с увеличением диаметра винта.
